Suhi{0}}Tip transformatorske smole za livenje
Smola za livenje transformatora suvog-tipa je specijalizovani materijal od epoksidne smole koji se koristi za izolaciju namotaja transformatora suvog{1}}tipa. Miješanjem epoksidne smole, agenasa za očvršćavanje, punila i aditiva u određenim proporcijama i korištenjem procesa vakuumskog livenja za ubrizgavanje smjese u kalup, nakon termičkog očvršćavanja formira se čvrsta izolacijska struktura. Ova struktura pokazuje izvrsna svojstva električne izolacije, mehaničku čvrstoću i otpornost na okoliš. Njegova primarna funkcija je da izoluje namotaje transformatora od vanjskog okruženja-sprečavajući ulazak vlage, prašine i zagađivača-i istovremeno poboljšavajući efikasnost odvođenja topline i mehaničku stabilnost. Služi kao kritičan materijal koji omogućava transformatorima suvog{8}}tipa da postignu rad bez ulja{{9}i bez održavanja{10}.
Osnovni parametri proizvoda
|
Komponente |
Glavni agent |
Curing Agent |
Referentni standardi |
|
boja |
Bright Red |
Sivkasto{0}}braon |
一一 |
|
Viskozitet 40 stepeni (mpa.s) |
4380~5800 |
3800~5200 |
GB/T24148.4-2009 |
|
gustina (g/mL) |
1.65~1.76 |
1.65~1.69 |
GB/T6750-2007 |
Napomena:Boje se mogu prilagoditi prema zahtjevima kupaca.
Tradicionalni proces vakuumskog livenja
Sklop livenja je u potpunosti sastavljen. Nakon nanošenja sredstva za otpuštanje kalupa i postavljanja sklopa u kalup, on se prenosi u pećnicu i održava na 80-100 stepeni 5-8 sati.
Komponente smole se mjere prema specificiranom omjeru (npr. B:A=1:1) i stavljaju u pećnicu-sa kontroliranom temperaturom. Na temperaturi okoline od 25 stepeni, rerna se zagreva na 70 stepeni i drži 2-3 sata.
Osušeni sklop za livenje se prenosi u rezervoar za vakuum livenje, gde se unutrašnja temperatura podešava na 70-75 stepeni. Istovremeno se u rezervoar unosi prethodno zagrejana mešavina smole, sa temperaturom podešenom na 60 stepeni.
Smjesa smole u spremniku za miješanje održava se na 60 stepeni. Uz miješanje se primjenjuje vakuum, smanjujući pritisak na 50-150 Pa. Kada se vizuelnim pregledom kroz kontrolno staklo potvrdi da je smola potpuno degazirana (bez mjehurića-), ona je spremna za livenje.
U zavisnosti od veličine sklopa za livenje, trajanje livenja se kontroliše između 30 i 70 minuta. Nakon livenja, vakuum se održava dodatnih 30-40 minuta. Nakon toga, vakuum se oslobađa, primjenjuje se pozitivan tlak od 2 kg i sklop se uklanja iz spremnika.
Temperaturni profil stvrdnjavanja
|
Stage |
Sadržaj |
Vrijeme stvrdnjavanja (min) |
Temperatura očvršćavanja (stepen) |
|
1 |
Warming Up |
30 |
25~80 |
|
2 |
konstantna temperatura |
360 |
80 |
|
3 |
Warming Up |
15 |
80~100 |
|
4 |
konstantna temperatura |
240 |
100 |
|
5 |
Warming Up |
15 |
100~130 |
|
6 |
konstantna temperatura |
360 |
130 |
Napomena:Pod uslovom da performanse proizvoda nisu ugrožene, profil temperature očvršćavanja može se na odgovarajući način prilagoditi na osnovu specifičnih karakteristika i zahteva različitih proizvoda.
Karakteristike proizvoda nakon stvrdnjavanja
|
Test Items |
Suhi{0}}Tip transformatorske smole za livenje |
Referentni standardi |
|
Vlačna čvrstoća (MPa) |
50~63 |
GB/T 15022.2-2017 |
|
Vlačni modul elastičnosti (MPa) |
7.60~8.60*10³ |
|
|
Čvrstoća na savijanje (MPa) |
99~106 |
|
|
Modul savijanja (MPa) |
8.65~9.63*10³ |
|
|
Udarna snaga (KJ/m²) |
49~59 |
|
|
Izduženje pri prekidu (%) |
1.0~1.1 |
|
|
Čvrstoća na pritisak (MPa) |
150~155 |
|
|
tvrdoća (Shored) |
82~85 |
|
|
Volumenski otpor (Ω·m) |
1015 |
|
|
Dielektrična čvrstoća (MV/m) |
26 |
Polja aplikacija

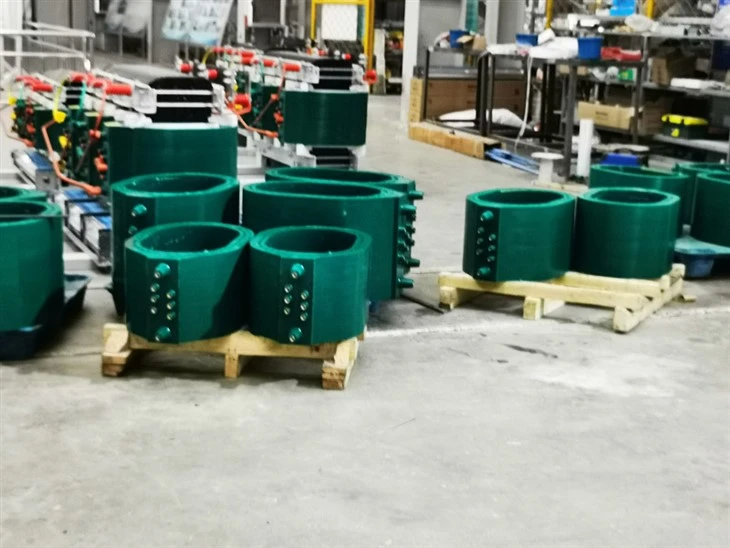

Transformatori suvog{0}}tipa u elektroenergetskim sistemima
Služi kao materijal za izolaciju jezgra, koristi se za kapsuliranje namotaja suhih- transformatora napona 10 kV, 35 kV i više. Široko se koristi u gradskim energetskim mrežama, visokim{4}} zgradama, sistemima podzemne željeznice, aerodromima i drugim okruženjima koja zahtijevaju visoke sigurnosne standarde i rad bez{5}}ulja.
Specijalizirani transformatori
Pogodno za ispravljačke transformatore, izolacijske transformatore, rudarske transformatore i sličnu opremu. Zadovoljava specifične zahtjeve za izolaciju, otpornost na vatru i toplinsku otpornost u zahtjevnim okruženjima kao što su metalurgija, hemijska prerada i rudarstvo uglja.
Novi energetski sektor
Koristi se u transformatorima suvog{0}}tipa za vjetroelektrane i fotonaponske sisteme. Može izdržati ekstremne temperature, varijacije vlažnosti i UV starenje, osiguravajući stabilan rad.
Rail Transit
Primjenjuje se u trakcionim transformatorima za sisteme podzemne željeznice i lake željeznice. Nudi odličnu otpornost na vibracije i apsorpciju udara, što mu omogućava da izdrži mehanička opterećenja tokom rada.
Industrijska kontrolna oprema
Koristi se kao inkapsulirajući izolacijski materijal za električne uređaje kao što su reaktori i instrumentni transformatori, poboljšavajući pouzdanost i vijek trajanja u složenim industrijskim okruženjima.
Visoke{0}}Zgrade i komercijalni objekti
Koristi se u transformatorima za distribuciju električne energije u objektima sa velikom-popunjenošću kao što su tržni centri, poslovne zgrade i bolnice. Njegov dizajn-bez ulja značajno smanjuje rizik od požara i osigurava usklađenost sa propisima o zaštiti od požara.
Klasa izolacije
Klasa F
Specifikacija pakovanja
25 kg
Rok trajanja i uslovi skladištenja
Rok trajanja:180 dana. Proizvodi kojima je prekoračen rok trajanja moraju se pregledati i potvrditi da su kvalificirani prije upotrebe. Čuvajte u dobro-prozračenom, suvom okruženju. Izbjegavajte vlagu i držite dalje od izvora paljenja.
Mjere predostrožnosti
Rukovanje
Preporučuje se nošenje rukavica i maske za lice tokom rukovanja kako bi se izbjegao direktan kontakt sa kožom.
01
Kontakt očima
U slučaju kontakta sa očima, odmah ispirati čistom tekućom vodom 10-15 minuta. Ako nelagodnost ne prestane, potražite medicinsku pomoć.
02
Kontakt sa kožom
Ako proizvod dođe u kontakt s kožom, obrišite ga čistom krpom i dobro operite sapunom ili sredstvom za čišćenje.
03
Udisanje
Ako se pare udišu i uzrokuju nelagodu, odmah se premjestite u dobro{0}}prozračeno područje. U teškim slučajevima potražite medicinsku pomoć.
04
